合宙Luat Air720SL开发板（EVB_Air720SL）初体验 （1）- 认识开发板
Air720SL 是上海合宙物联网于2019年11月下旬发布的一款基于ASR1802S芯片组的物联网通讯模块。 模块通讯性能优越，速度充分满足Cat4标准，支持最大下行速率 150Mbps 和最大上行速率50Mbps。

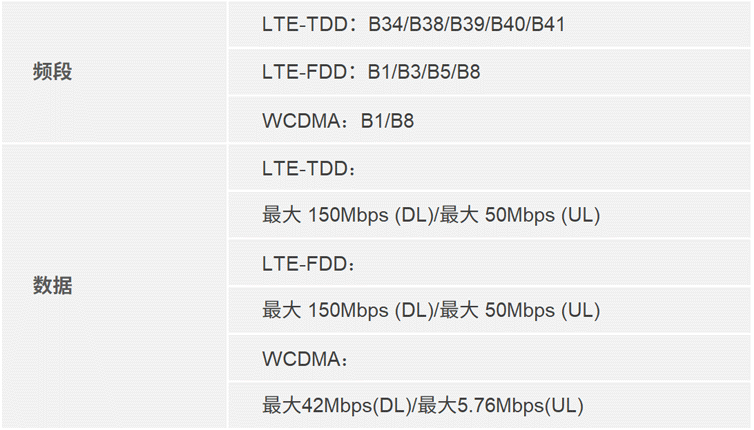

Air720SL是4G全网通模块，支持国内移动、联通、电信，及部分境外国家网络。覆盖频段为 LTE-TDD: B34/B38/B39/B40/B41 LTE: B1/B3/B5/B8 WCDMA: B1/B8 。

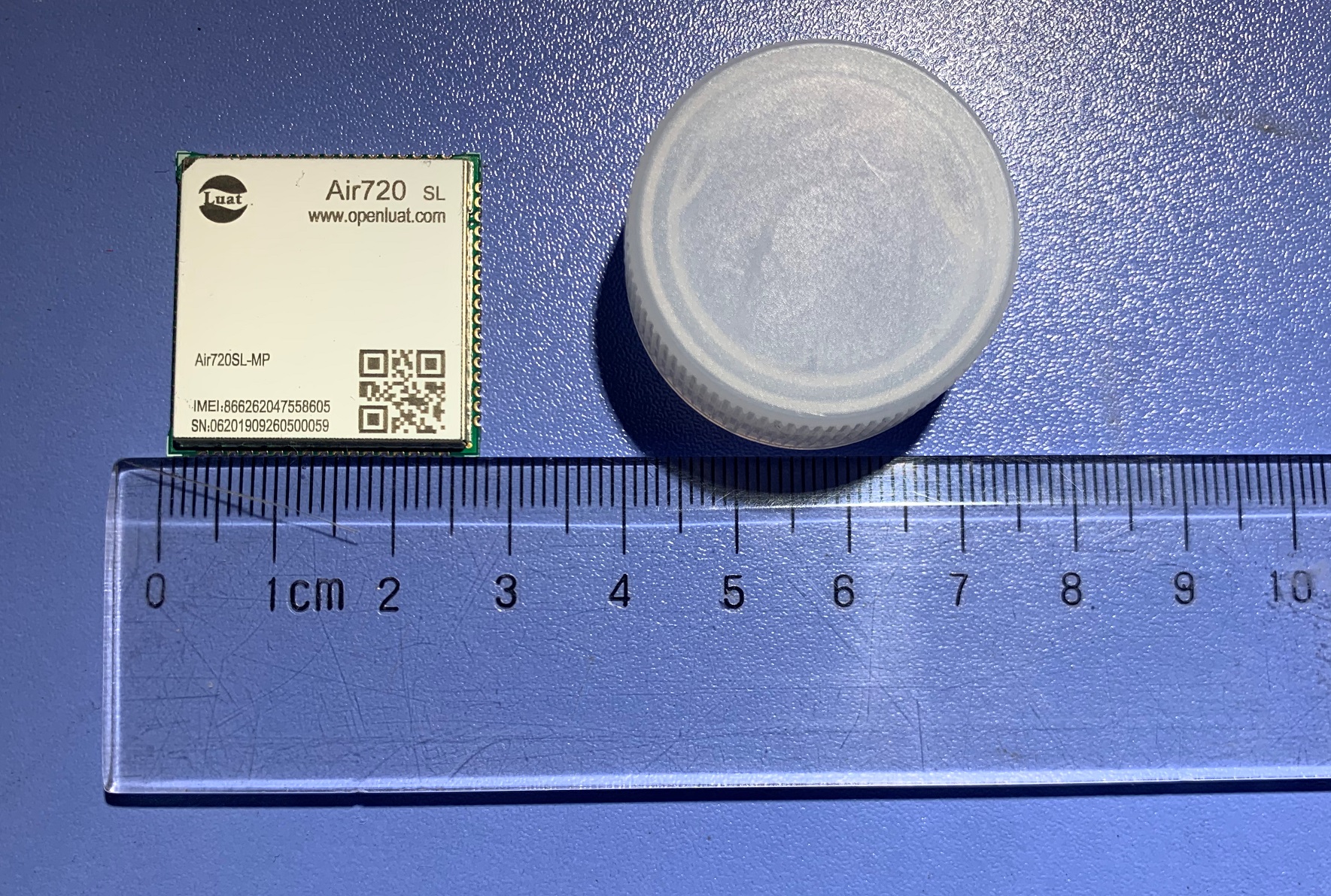

在实现全功能高速宽带Modem功能的的同时，模块还集成了内置的E-sim卡。最终封装尺寸只有 27X27MM，比矿泉水瓶盖直径还略小一些，是我所知行业里最小的一款cat4全网通模块。
模块支持多种通讯方式如USB RNDIS协议,串口 AT/PPP拨号协议、Luat二次开发等。
其中 Luat 方式是合宙公司重点推荐的开发方式，该方式将用户要实现的功能逻辑通过Lua虚拟机方式嵌入模块内部，并可进行加密。 实现了“一芯二用”的奇妙效果。既节省了产品开发成本、提高了开发效率，又减少了元器件数量，降低了可能发生缺陷的点位数。实现了降成本提可靠性的双重目的。

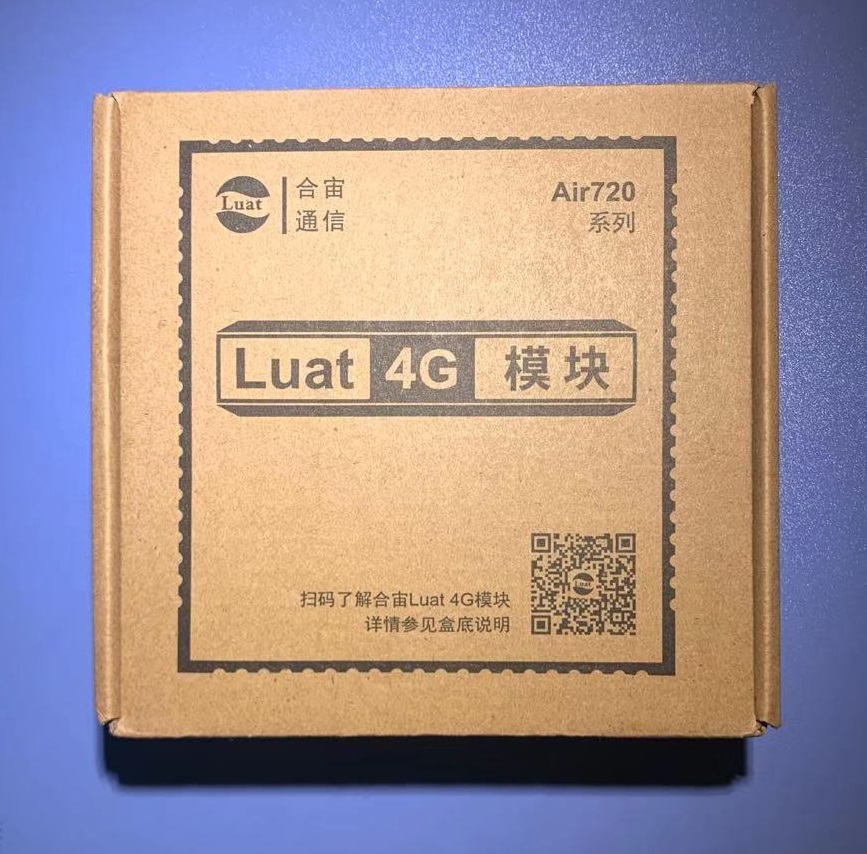

上周，偶然从合宙Luat技术群得知Air720SL开发板正在合宙商城搞促销活动，可以99元半价买到一块EVB_Air720SL开发板，还额外多赠一块Air720SL模块，于是马上从商城（商城地址为：http://m.openluat.com) 下单进行购买，今天下午刚收到的产品就马上迫不及待的进行了开箱测试。 收到的货品为环保牛皮纸盒包装，包装干净整洁。

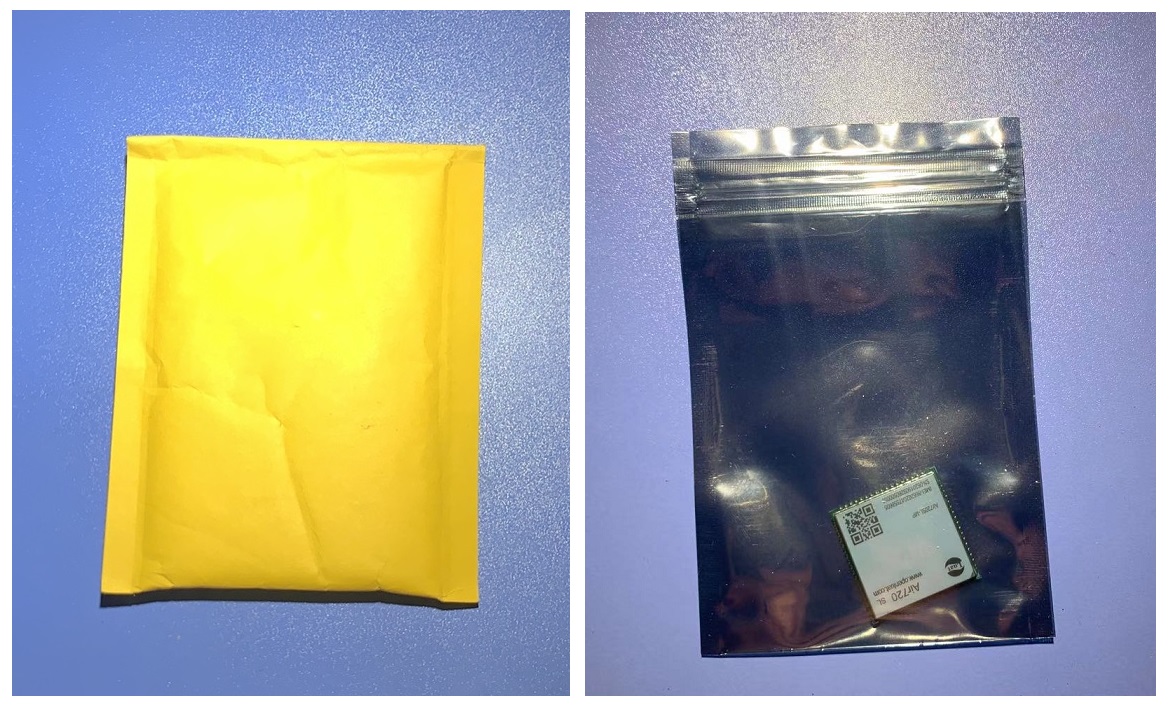

开发板采用的是业界比较常见的黄色防静电泡棉纸袋方式，非常的简洁，附赠的模块放在银色防静电封口袋里，略朴实。在保护模块不受损伤的前提下，几乎没有一丝多余的东西，非常的极简风。这也体现了合宙一贯的极客作风，这点做法上，个人是非常认同的。

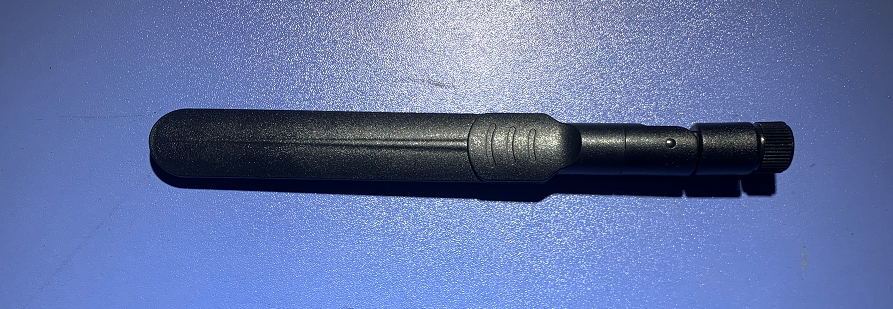

除此以外，包裹里还附赠了一颗50欧姆，4G全波段胶棒天线。 全长为16cm，可折叠90度/120度。目前市场上此类天线的性能一般为8DBI。

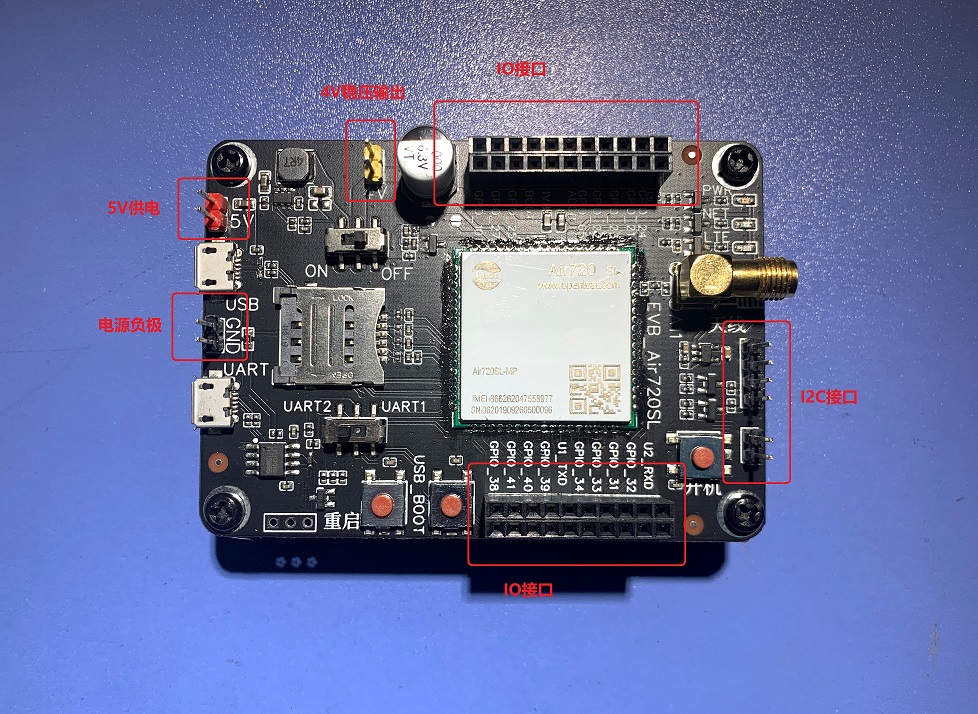

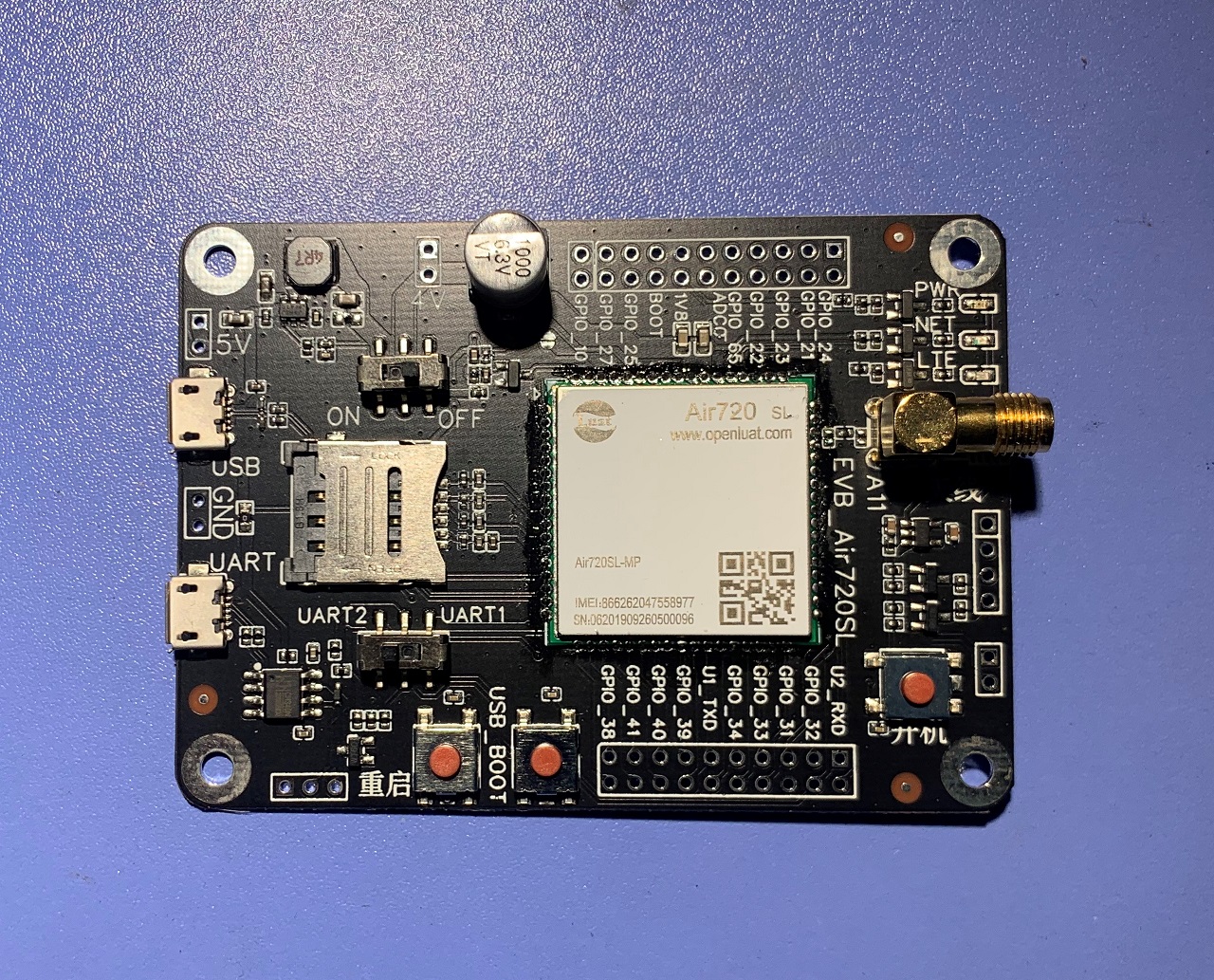

下面就是产品的照片：

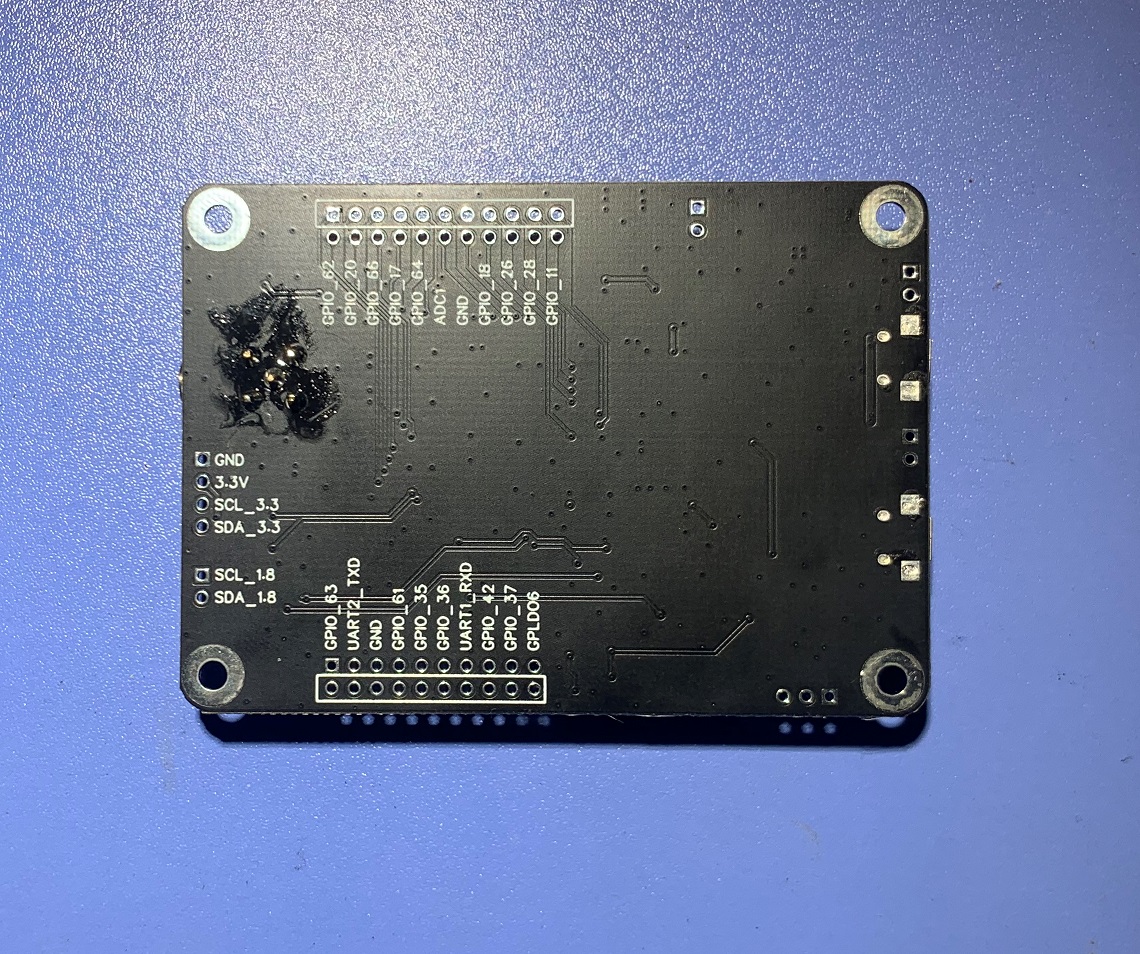

我注意到板子芯片附近以及背面的焊盘附近均留有明显的助焊剂痕迹，为此我特地的咨询了合宙原厂的质量管理人员。 得到的回复是，助焊剂为无腐蚀性中性助焊剂，对PCB长期使用没有任何不良影响，如果将其擦除将增加毫无必要的生产成本，因此未予处理。 我从一个在消费类电子行业从业接近20年经历的电子工程师那对厂方观点进行确认，结论如厂方所述，对性能无影响。 作为一个完美主义者，这些助焊剂确实让我有点不爽，但合宙这种不惜让用户误解，也要把实用性做到极致的态度最终还是得到了我的认可，专业人士的观点也消除了我的疑虑。

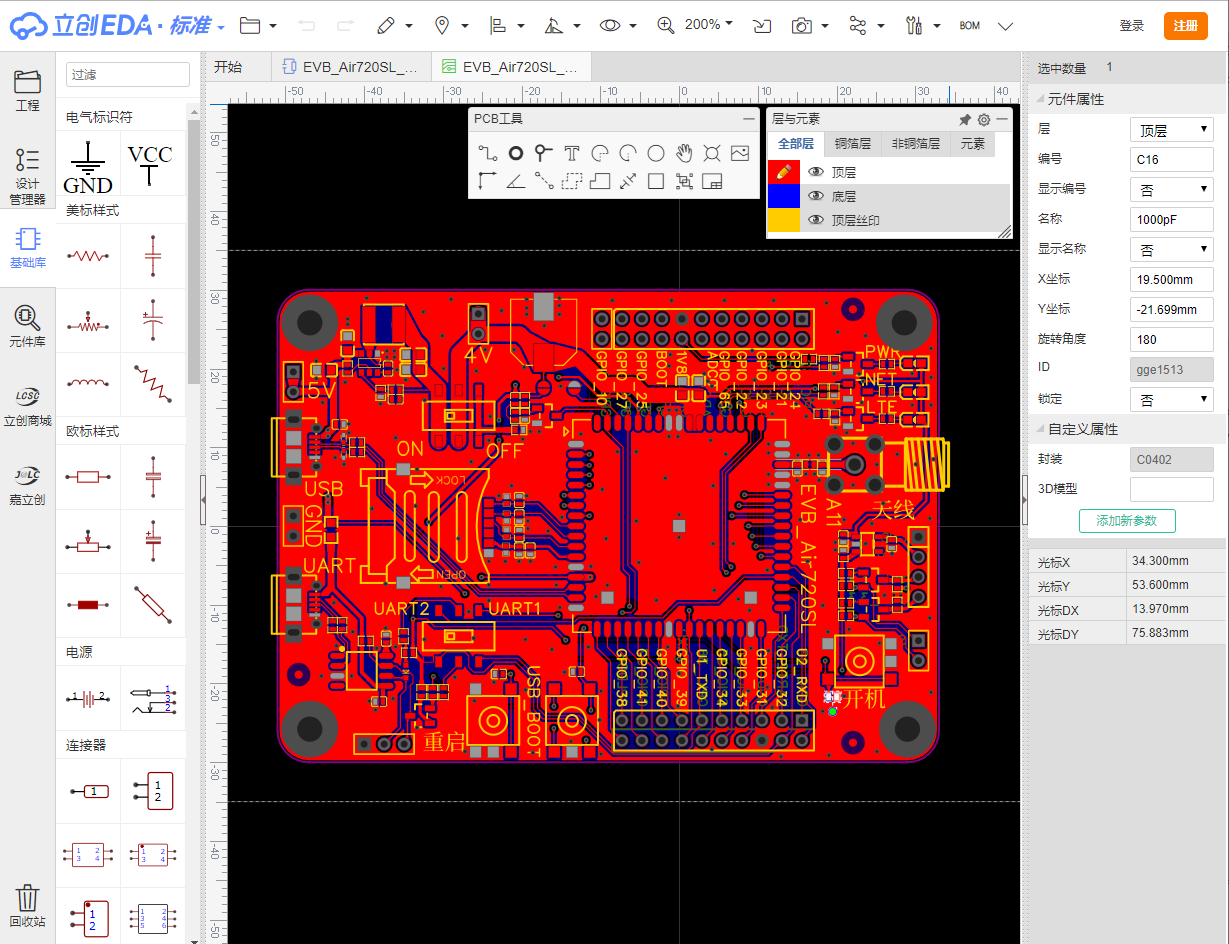

值得一体的是，该开发板未上市前已经在嘉立创开源社区进行了原理图和PCB的完整开源，符合Luat的一贯大气作风，非常值得称道。
Air720SL开发板 开源地址为：https://lceda.cn/luat/evb_air720sl_a11
我打算今后利用业余时间逐步对该开发板进行性能测试，为此，我先自己动手丰衣足食增加了一些必要的连接件，好方便后来的测试。 这是魔改后的照片：
下一篇将利用一块自制的LED灯板对IO口进行简单的LuatIO开关控制测试，敬请期待。
